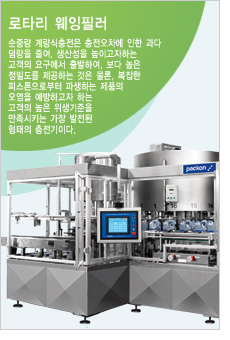

정밀 충전, 고객요구의 실현 - 충전정밀도 ±0.1%
순중량 계량식충전은 충전오차에 인한 과다 덤량을 줄여, 생산성을
높이고자하는 고객의 요구에서 출발하여, 보다 높은 정밀도를 제공하는
것은 물론, 복잡한 피스톤으로부터 파생하는 제품의 오염을 예방하고자
하는 고객의 높은 위생기준을 만족시키는 가장 발전된 형태의 충전기입니다.

순중량 전자 계량식 충전기의 작동 예시
점성이 낮거나 중간 정도인 제품의 경우, 제품은 충전기 상부 탱크로부터, 자연압 상태에서 노즐을 통해 충전됩니다. (저점성 모델) 점성이 중간 이상이거나 높은 경우, 제품은 외부의 서비스 탱크로부터, 압축공기로 가압된 상태에서 분배통을 지나 충전됩니다. (고점성 모델)

용기 영점: 용기가 용기 안내판의 끝점을 지나 충전 시작점에 이르는 순간, 용기 무게의 소거 (용기 영점)가 이루어 지며 (용기의 내용적은 물론 무게마저 제각각 다르다는 것을 감안할 때 매우 중요한 공정입니다.)

실시간 계량: 충전공정 내내 각각의 용기 내에 충전되는 제품의 무게(순중량)는, 각각의 충전 노즐에 귀속되는 독립식 전자계량기와 부속 컨트롤러에 의해 매순간 실시간으로 측정됩니다.

2단 충전: 제품이 사전 설정된 일정한 양에 이르는 순간 (예를 들어, 총 충전량의 약80%) 노즐의 작동은 대출(대량 충전)에서 소출(소량 충전) 모드로 전환되어 정확한 양을 충전하게 됩니다.

낙차량 보정: 충전 노즐이 잠긴 직후, 노즐로 부터 용기로 낙하하는 양을 보정하는 기능이 있습니다.

자동 리셋 기능: 충전기의 매 1회전마다 자동 리셋되어 다음 충전에 대기합니다.

과충전/부족충전 제거: 설정된 양보다 과충전되거나 부족충전이 된 경우, 자동 Reject 됩니다.
제품의 특징
충전개념 순중량 개량식 충전기
충전량범위

Up to 30Kg

충전속도 40 ~ 300 B.P.M (병/분)
충전정밀도

± 0.1% (± 1~2g), 표준오차 ±0.05% - 현장 실운전 결과

충전노즐

형식 : 2단충전 (1단 대출 및 2단 소출)
재질 : Stainless steel 304, 316 or 316L ( 제품특성 및 고객요구에 준함)

드리핑 방지장치 진공 흡입 (석션)  중전 완료점으로부터 충전 시작점까지 진공흡입으로 드리핑을 방지함
본체 열처리 및 표면 처리된 강철 상부에 스테인레스 스틸 카버 (SS41 covered with stainless steel (1.5t ~2.0t)
테이블 및 제품
비접촉 부분
SUS 304 and engineering plastic
제품 공급측 용량 제어 LEVEL TRANSMITTER (4 ~ 20mA) & PUMP CONTROL INVERTER for continuous level control. (Optional)
모터 구동식 충전기 높이 상하 조절 기능
위생

- 버핑탱크 및 위생배관
   (Buffed holding tank or hygienic distributing unit is equipped)
- 부품의 분해 없이 CIP 가능 (CIP without any part-disassembly is possible)
- 전자동 CIP 프로그램 (Full automatic CIP process is programmed in)
- CIP 모드 시, 드레인 시스템 작동 (Draining system works at CIP mode)

안전

- NO-BOTTLE, NO-FILLING function
- 과충전/부족충전 시, 경고신호 및 운전중지
- 타이밍스크류 제품 막힘 방지 장치 및 제품 막힘 경고
- 진입/배출 스타휠 트로크 리미터 및 경보 신호 장치
   (IN, OUT STAR-WHEEL TORQUE LIMITER and warning system)
- 에어 압력 부족시, 경고 신호
- 탱크내 제품 부족시, 경고 신호
- 안전 도어 (Aluminum profile safety door: Poly-carbonated (5 t) & AL profile)
- 도어 락 (Door lock sensor with warning system for safety cover & door)
- 충전기 높이 제어: 상,하한값 설정 및 경보신호
  (Setting of maximum and minimum value and warning system)

제어

- 산업용 고등급 P.C 적용
- P.C & P.L.C 연동 제어
- 대출, 소출량 사전 설정 가능
- 낙차량 보정 기능
   (Compensation function for FREE FALL quantity in Automatic or manual way)
- 충전 상, 하한값 설정 가능
- 자동 영점 기능
- 자동 용기 무게 소거 기능
- 실충전량을 그래프로 보여주는 BAR-GRAPH 표시 기능
- 각종 생산관리 리포트 생성 및 보관(정품 MS-Excel 프로그램 제공)각 노즐별,
   제품별 충전량 리포트, 표준편차값, 최대/최소값, 평균값, Cp값,
   시그마 레벨sigma level (Z), )

사후 관리

- 제품설치 시운전, 교육 완료 후 365일 무상 A/S
- Spare parts: 저렴한 가격으로 지속 공급
- 인터넷을 통한 원격 시스템 진단 및 수리
- 캠을 통한 원격 운전상태 점검
- 판매 대리점을 통한 신속 초기 대응 (단, 대리점 판매 지역에 한함)
